安全評價項目名稱

中國石油天然氣股份有限公司塔里木油田分公司和田河氣田外輸管道利用工程安全預評價報告

被評價單位名稱

中國石油天然氣股份有限公司塔里木油田分公司

評價類別

安全預評價

行業類別

陸地石油和天然氣開采業

建設性質

改擴建

項目地點

新疆維吾爾自治區和田市墨玉縣、喀什市

評價范圍

1）站場工程

（1）和田分廠改造

①新增1臺粗Xai氣卸車膜壓縮機和1臺粗Xai卸氣柱，使和田分廠具備卸氣功能。

②新建1臺過濾分離器橇對已建的DN350外輸管道（處理廠至和田輸氣站段）來的粗Xai氣中可能存在的固體雜質和粉塵進行脫除，避免對后續的隔膜式壓縮機或精制裝置產生影響。

③新增1套臨時清管接收裝置，新增1套臨時清管發送裝置。

（2）和田輸氣站

①新建1套DN350清管發送裝置橇，使已建DN350外輸管道（和田輸氣站~和田末站段）具備清管功能。

②新增1套臨時清管接收裝置。

（3）集氣總站

將集氣總站外輸裝置區DN500清管發送裝置前的出站切斷閥更換為高密封閥門。

（4）喀什分廠改造

新建粗Xai氣裝車膜壓縮機1臺，粗氣加氣柱1臺，精Xai氣加氣柱1臺。

2）線路工程

（1）已建DN350外輸管道的1#、2#、3#中間閥室改造共3座

①中間閥室改造為監控閥室；

②將閥室內的閥門更換為高密封閥門，實現粗Xai氣分段儲存的功能；

③閥室內增設粗Xai氣接口；

④設置1臺移動式壓縮機橇（柴油驅動），管線泄漏時，將泄漏管段的Xai氣臨時轉存至鄰近管道。

（2）新建和田分廠至已建DN500外輸管道的聯絡管線（處理廠~凈化氣出廠閥室）0.8km，設計壓力6.3MPa，管道規格Ф508×8.0，材質采用L360M，直縫埋弧焊鋼管。

（3）新建和田輸氣站至已建DN350外輸管道的聯絡管線0.5km，設計壓力6.3MPa，管道規格Ф355.6×6.3，材質采用L360M，直縫埋弧焊鋼管。

（4）對已建8km的DN500外輸管道（集氣總站~和田分廠段）氮氣置換和干燥。

（5）對已建120km的DN350外輸管道（和田分廠~和田輸氣站段）清管、氮氣置換和干燥。

3）公用工程及輔助生產設施。

與本工程配套的供配電、自控儀表、通信及監控、消防及供排水、熱工、建筑結構、防腐及陰極保護等公用工程與輔助生產設施。

4）安全管理及應急管理

項目投資

工程投資為4861萬元

主要工藝

井口天然氣通過采氣樹出口兩級節流閥節流降壓至12.2MPa、-6.9℃，再經電磁加熱器加熱至22℃后通過新建采氣管線輸至下游克深506閥室。

井口設置超壓安全閥，保證在關井失敗的情況下能起跳放空，保證井場安全，放空量按井場全量放空設計，同時設焚燒池1座，采用手動點火。

井口兩級節流閥后設置甲醇注入管線，降低水合物形成溫度，防止管線凍堵。

評價方法

安全檢查表、預先危險性分析法、危險度評價法

主要危險有害因素

該工程存在主要危險有害因素為：火災、爆炸、中毒和窒息、容器爆炸、機械傷害、物體打擊、觸電、高處墜落、車輛傷害、其他傷害（噪聲、振動）。

重大危險源

通過辨識，各站場新增工藝設備設施均未改變原有站場生產單元危險化學品的實際存在量。改造站場涉及的生產單元均未構成危險化學品重大危險源。

評價結論

中國石油天然氣股份有限公司塔里木油田分公司和田河氣田外輸管道利用工程可行性研究報告符合相關法律、法規及標準規范對安全生產的要求。建設單位應在其今后的設計、施工和運行中進一步落實本工程項目可行性研究中提出的安全技術措施和本次預評價提出的補充安全措施，確實保證工程安全設施和主體工程的“三同時”，并在工程竣工投產后切實加強安全生產管理，以實現工程安全、平穩運行，建成投產后可以達到安全生產的目的。

安全評價項目組長

陳宇

技術負責人

楊志勇

評價報告編制人

胡志麗、李仲蘭

評價報告審核人

宋婷婷

過程控制負責人

何金

參與評價工作的安全評價師

陳宇、宋偉、于冬水、胡志麗、李仲蘭

參與評價工作的注冊安全工程師

宋偉、于冬水

參與評價工作的技術專家

/

到現場開展安全評價工作的人員名單

陳宇、于冬水

到現場開展安全評價工作的主要內容

改造和田分廠、改造喀什分廠、改造和田輸氣站、改造閥室3座區域及平面布置是否合理。新建和田分廠至DN500外輸管道的聯絡線、新建和田輸氣站至DN350外輸管道的聯絡線路由走向是否合理。

工作時間

2024年9月12日至2024年11月19日

現場勘查時間

2024.9.20

評價報告提交時間

2024.11.19

封皮（蓋章）

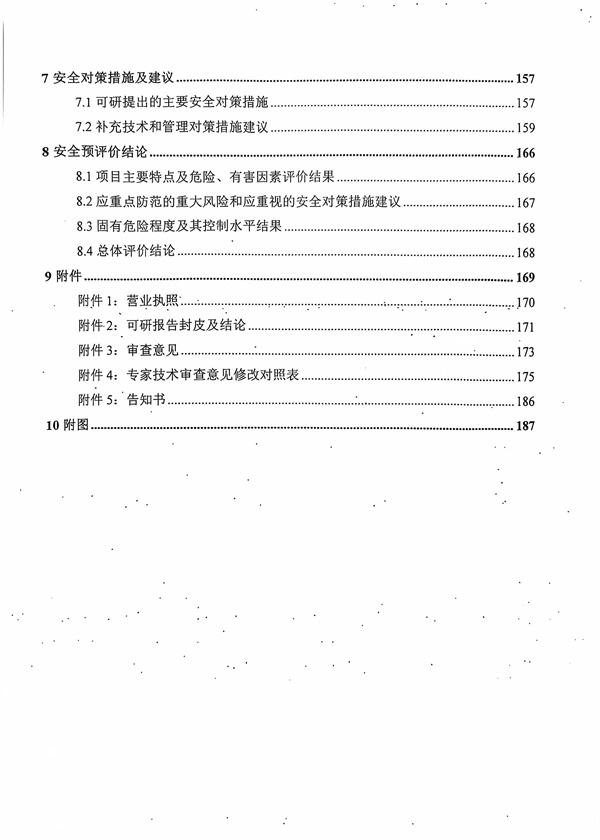

評價報告目錄

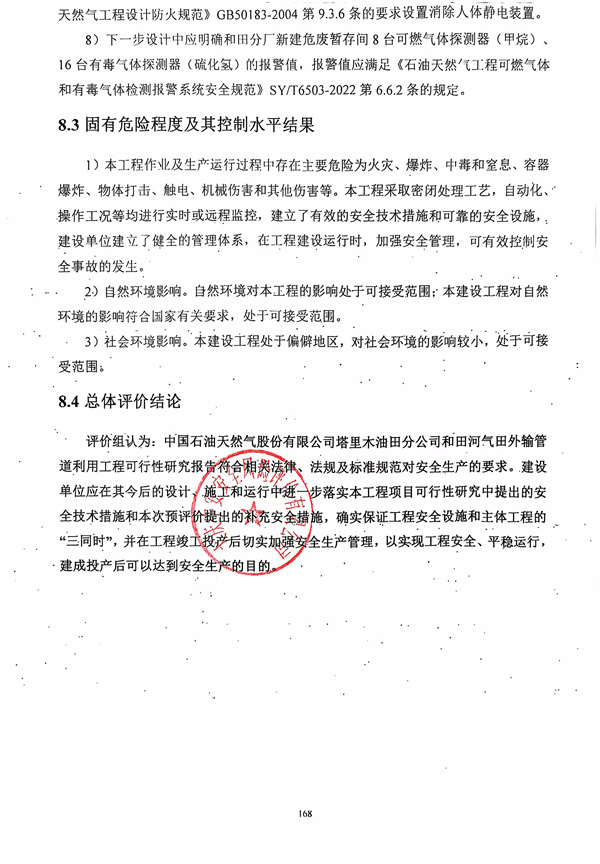

評價報告結論（蓋章）

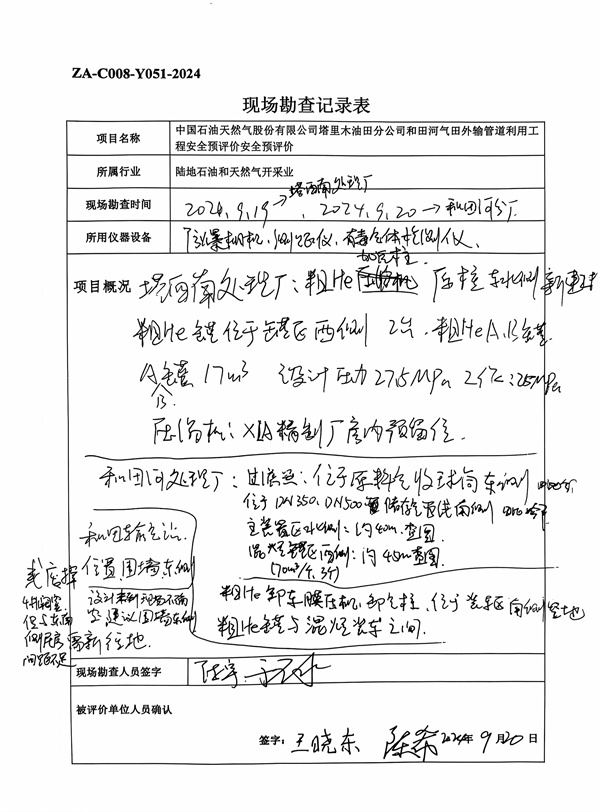

現場勘查記錄表

現場勘察照片

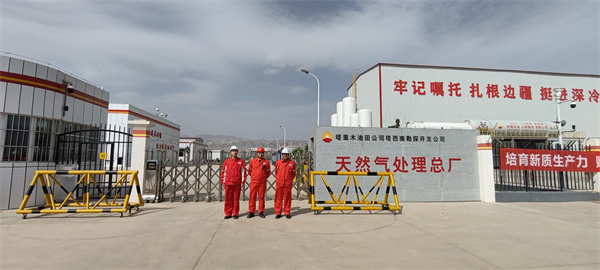

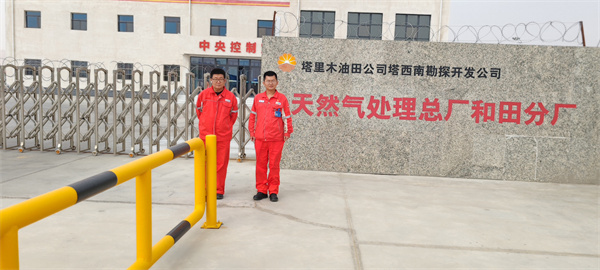

項目負責人現場勘查照片
